| Nom De Marque: | ITI -LINK |
| Numéro De Modèle: | ITI-CTSF8-012 |
| Quantité De Produit: | 1000 pièces |
| Délai De Livraison: | 15-45 jours |
| Conditions De Paiement: | T/T |
| Catégorie | Catégorie 8 |
| Matériau du conducteur | D'autres métaux |
| Taille du conducteur | 22 AWG |
| Matériau de la veste | Pvc |
| Couleur de la veste | Jaune |
| Longueur | 100 millions |
| Fréquence | 2000 MHz |
|

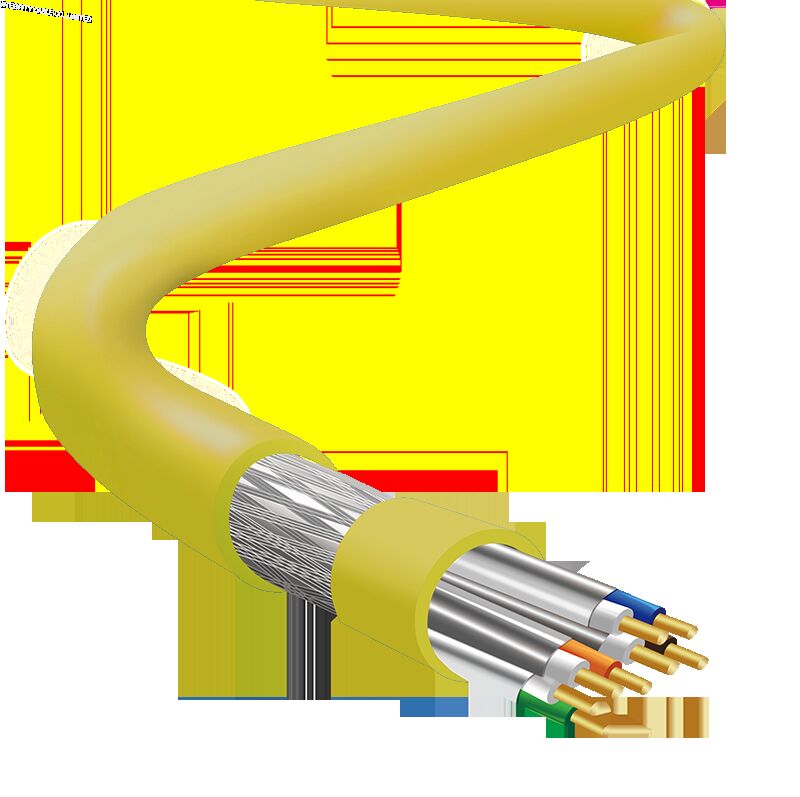

Description du produit: Cat8 SFTP 22AWG jaune câble PVC 2000MHz pour l'automatisation industrielle |
||||||
| Rév.: A | Définition de l'ECN: | |||||
| Description du produit de construction | Propriété électrique | |||||
|
Conducteur |
Matériel |
Le cuivre massif nu (l'allongement): 19 à 24%) |
Résistance du conducteur à 20°C | ≤ 5,6 Ω / 100 m | ||
| Surdose | 22 AWG | Déséquilibre de la résistance dans une paire | ≤ 0,2% | |||
|
Isolement |
Matériel | PE peau-mousse-peau | Résistance à l'isolation à 20°C après 2 minutes d'électrification sous tension continue comprise entre 100 et 500 V |
> 1500 MΩ / 100 m |
||
| Surdose | 10,62 ± 0,01 mm | Capacité mutuelle | 5600 pF / 100 m au maximum | |||
| THK moyenne | 0.50 mm | Paire de déséquilibrage de capacité à la terre à 800 Hz ou 1 kHz | ≤ 160 pF / 100 m | |||
|
Couleur |
1p: blanc + 2 bandes bleues et bleu | Impédance caractéristique à 100 MHz | 100 ± 15 Ω | |||
|
2p: blanc + 2 bandes orange et orange |
Voltage d'essai de résistance diélectrique (cd/cd,cd/écran): 1,00 KV de courant continu ou 0.7 KV AC pendant 1 min |
Aucune panne |
||||
| 3p: blanc + 2 bandes vertes et vert | Propriété mécanique | |||||
| 4p: blanc + 2 bandes brunes et brun |
isolation |
allongement avant le vieillissement | ≥ 200% | |||
|
Le couplage par paire |
Mise en place et direction |
1p: S=19,0 mm (28%) | résistance à la traction avant vieillissement | ≥ 10 MPa | ||
| 2p: S=23,5 mm (31%) | allongement après vieillissement | ≥ 150% | ||||
| 3p: S=21,5 mm (33%) | résistance à la traction après vieillissement | ≥ 8 MPa | ||||
| 4p: S=25,0 mm (36%) |
chapeau |
allongement avant le vieillissement | ≥ 150 % | |||
| Surdose | / | résistance à la traction avant vieillissement | ≥ 13,5 MPa | |||
|
Rassemblement interne |
Mettez | S=90 ± 5 mm | allongement après vieillissement | ≥ 125 % | ||
| Direction | selon le dessin | résistance à la traction après vieillissement | ≥ 12,5 MPa | |||
| Surdose | / | Emballage | ||||
|
Remplisseur |
Je suis Ripcord. | / | N.A. | N.A. | ||
| Fil de vidange | / | |||||
|
Bouclier de couple |
Le bouclier | Bouclier de couple |
|
|||
| Construction | / | |||||
| Matériel | Polyester/aluminium (PET/ALU) | |||||
| Couverture | ≥ 200% | |||||
|
Des pièces de bois |
Matériel | AL-MG | ||||
| Couverture | ≥ 40% | |||||
|
Vêtement |
Matériel | PVC, 50P, -20 à 75°C | ||||
| Dureté | 81 ± 3 | |||||
| Surdose | 8.6 ± 0.2 | |||||
| THK moyenne | 0.65 | |||||
|
Couleur |
selon les exigences du client exigences |
|||||
| Couleur de marquage |
selon les exigences du client exigences |
|||||
| Marquage |
selon les exigences du client exigences |
|||||
| Propriétés électriques | ||
| Résistance du conducteur à 20°C | NF EN 50289-1-2 / CEI 60189-1 | ≤ 5,6 Ω / 100 m |
| Déséquilibre de la résistance dans une paire | NF EN 50289-1-2/ CEI 60708 | ≤ 0,2% |
|
Résistance diélectrique Voltage d'essai (cd/cd): 1,00 KV courant continu ou 0,7 KV courant alternatif pendant 1 min Voltage d'essai (cd/écran): 1,00 KV courant continu ou 0,7 KV courant alternatif pendant 1 min minutes |
NF EN 50289-1-3 / CEI 61196-1-105 Pour les appareils électroniques |
Aucune panne |
| Résistance à l'isolation à 20°C après 2 minutes d'électrification sous tension continue comprise entre 100 et 500 V |
NF EN 50289-1-4 / CEI 60885-1 Pour les appareils électroniques |
> 1500 MΩ / 100 m |
| Capacité mutuelle | NF EN 50289-1-5 /CEI 60189-1 | 5600 pF / 100 m au maximum |
| Paire de déséquilibrage de capacité à la terre à 800 Hz ou 1 kHz | NF EN 50289-1-5 / CEI 60189-1 | ≤ 160 pF / 100 m |
| Impédance caractéristique à 100 MHz | NF EN 50289-1-11/ CEI 61156-1 | 100 ± 15 Ω |
| Essai par étincelle | Les produits de la catégorie 1 | 2000 ± 250VOC |
| Propriétés de transmission | ||||||||
| Fréquence | Je suis...Perte d'affirmation | Suivant | Returnloss | PSNEXT | RCAF | Réglementation relative à la protection des données | TCL | Le montant de l'allocation |
| MHZ | db | db | db | db | db | db | db | db |
| 1 | 3.0 | 73.5 | 19.1 | 62.0 | 72.4 | 69.4 | 40.0 | 46.8 |
| 4 | 3.0 | 63.8 | 21.0 | 60.5 | 60.4 | 57.4 | 40.0 | 34.8 |
| 8 | 3.0 | 58.9 | 21.0 | 55.6 | 54.3 | 51.3 | 40.0 | 28.7 |
| 10 | 3.0 | 57.3 | 21.0 | 54.0 | 52.4 | 49.4 | 40.0 | 26.8 |
| 16 | 3.0 | 53.9 | 20.0 | 50.6 | 48.3 | 45.3 | 36.5 | 22.7 |
| 20 | 3.0 | 52.3 | 19.5 | 49.0 | 46.4 | 43.4 | 34.9 | 20.8 |
| 25 | 3.0 | 50.7 | 19.0 | 47.3 | 44.4 | 41.4 | 33.2 | 18.8 |
| 31.25 | 3.0 | 49.1 | 18.5 | 45.7 | 42.5 | 39.5 | 31.6 | 16.9 |
| 62.5 | 4.1 | 44.0 | 18.0 | 40.6 | 36.5 | 33.5 | 26.5 | 6.8 |
| 100 | 5.2 | 40.5 | 18.0 | 37.1 | 32.4 | 29.4 | 23.0 | 3.0 |
| 200 | 7.4 | 35.3 | 14.4 | 31.9 | 26.4 | 23.4 | 17.9 | 3.0 |
| 250 | 8.3 | 33.6 | 13.2 | 30.2 | 24.4 | 21.4 | 16.2 | 3.0 |
| 300 | 9.1 | 32.3 | 12.3 | 28.8 | 22.9 | 19.9 | 14.9 | 3.0 |
| 400 | 10.6 | 30.1 | 10.8 | 26.6 | 20.4 | 17.4 | 12.8 | 3.0 |
| 500 | 11.9 | 27.9 | 9.6 | 24.8 | 18.4 | 15.4 | 11.1 | 3.0 |
| 600 | 13.1 | 25.7 | 8.7 | 22.6 | 16.8 | 13.8 | 9.8 | 3.0 |
| 1000 | 17.5 | 19.3 | 8.0 | 15.9 | 124. | 9.4 | 6.0 | 3.0 |
| 1500 | 22.1 | 13.9 | 8.0 | 10.2 | 8.9 | 5.9 | 3.0 | 3.0 |
| 2000 | 26.2 | 9.8 | 8.0 | 6.0 | 6.4 | 3.4 | 3.0 | 3.0 |
Q: Quel est le nom de marque du câble SFTP CAT8?
R: Le nom commercial du câble SFTP CAT8 est ITI-LINK.
Q: Quel est le numéro de modèle du câble SFTP CAT8?
R: Le numéro de modèle du câble SFTP CAT8 est ITI-CTSF8-012.
Q: Où est fabriqué le câble SFTP CAT8?
R: Le câble SFTP CAT8 est fabriqué à Shenzhen.
Q: Quelle est la bande passante maximale du câble SFTP CAT8?
R: Le câble SFTP CAT8 a une bande passante maximale de 2000 MHz.
Q: Quelle est la longueur maximale du câble SFTP CAT8?
R: La longueur maximale du câble SFTP CAT8 est de 100 m.
