نام تجاری: | ITI -LINK |
شماره مدل: | ITI-CTSF6A-017 |
مقدار تولیدی: | 1000 قطعه قطعه |
زمان تحویل: | 15-45 روز |
شرایط پرداخت: | t/t |

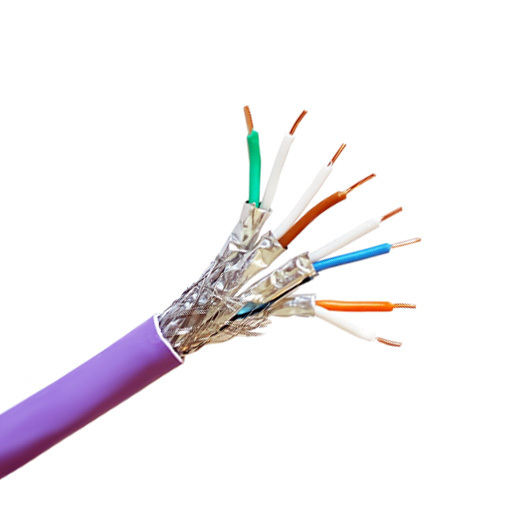

کابل اترنت CAT6A Shielded LSZH با سرعت 500 مگاهرتز و 10 گیگابیت بر ثانیه برای شبکههای 5G
توضیحات محصول:
به شبکهسازی در سطح سازمانی با کابل ITI-CTSF6A-017 CAT6A SFTP LSZH ارتقا دهید، یک کابل اترنت محافظدار ممتاز که برای اطمینان حاصل میکند و از یکپارچگی سیگنالهای حیاتی محافظت میکند. و برنامههای LAN امن 10 گیگابیت بر ثانیه طراحی شده است.
پهنای باند 500 مگاهرتز و سرعت 10 گیگابیت بر ثانیه – انتقال قابل اعتماد تا 90 متر، ایدهآل برای مراکز دادهنظارترکهای سرورآزمایشگاههای تحقیقاتیستون فقرات سازمانی
محافظ S/FTP پیشرفته – هر جفت سیم به طور جداگانه با فویل پیچیده شده و با یک بافت مسی قلع اندود کلی پوشانده شده است که محافظت 90 دسیبل EMI و 25 دسیبل محافظت بیشتر از کابلهای UTP را ارائه میدهد.
هادی مسی بدون اکسیژن – تضعیف سیگنال را کاهش میدهد و از استانداردهای عملکرد CAT6A فراتر میرود.
روکش ایمنی LSZH – غلاف PVC/PE کم دود و بدون هالوژن برای کابلکشی داخلی ایمن و ایمنی بیشتر در برابر آتش.
کاربردهای چند صنعت – مناسب برای ایستگاههای پایه 5Gنظارت حفظ کنید.نظارتشبکههای پزشکی از راه دورنظارت و آزمایشگاههای تحقیقاتیاتوماسیون صنعتی که به انتقال پرسرعت و ایمن نیاز دارند.
کابل SFTP CAT6A LSZH 10 گیگابیت بر ثانیه را انتخاب کنید تا حداکثر محافظت و شبکهسازی قابل اعتماد را در استقرار تجاری و صنعتی پر تقاضا به دست آورید.
پارامترهای فنی:
توضیحات محصول: کابل اترنت CAT6A Shielded LSZH با سرعت 500 مگاهرتز و 10 گیگابیت بر ثانیه برای شبکههای 5G | ||||||
Rev.: A | توضیحات ECN: | |||||
توضیحات آیتم ساخت | ویژگی الکتریکی | |||||
هادی |
جنس |
مس جامد برهنه (ازدیاد طول: 19-24%) |
مقاومت هادی در 20 درجه سانتیگراد | ≤ 9.5 Ω / 100m | ||
OD | 23 AWG | عدم تعادل مقاومت در یک جفت | ≤ 2% | |||
عایق |
جنس |
PE Skin-Foam-Skin |
مقاومت عایق در 20 درجه سانتیگراد پس از 2 دقیقه برقرسانی تحت ولتاژ DC بین 100 و 500 ولت |
>1500 MΩ / 100m |
||
OD | 1.35 ±0.01 mm | ظرفیت متقابل | 5600 pF / 100m MAX | |||
THK متوسط | 0.38 mm | عدم تعادل ظرفیت جفت به زمین در 800 هرتز یا 1 کیلوهرتز | ≤ 160 pF / 100m | |||
رنگ |
1p: سفید + 2 نوار آبی و آبی | امپدانس مشخصه در 100 مگاهرتز | 100 ± 15 Ω | |||
2p: سفید + 2 نوار نارنجی و نارنجی |
ولتاژ تست استحکام دی الکتریک (cd/cd,cd/screen): 1.00KV DC یا 0.7 KV AC به مدت 1 دقیقه |
بدون شکست |
||||
3p: سفید + 2 نوار سبز و سبز | ویژگی مکانیکی | |||||
4p: سفید + 2 نوار قهوهای و قهوهای |
عایق |
ازدیاد طول قبل از پیری | ≥ 300% | |||
پیچ جفت |
Lay & Direction |
1p: S=19.0 mm (27%) | مقاومت کششی قبل از پیری | ≥12 MPa | ||
2p: S=23.5 mm (35%) | ازدیاد طول پس از پیری | ≥ 150 % | ||||
3p: S=21.5 mm (31%) | مقاومت کششی پس از پیری | ≥10.5 MPa | ||||
4p: S=27.0 mm (40%) |
ژاکت |
ازدیاد طول قبل از پیری | ≥ 150 % | |||
OD | / | مقاومت کششی قبل از پیری | ≥ 13.5 MPa | |||
مونتاژ داخلی |
Lay | S=90 ± 5 mm | ازدیاد طول پس از پیری | ≥ 125 % | ||
Direction | مطابق نقاشی | مقاومت کششی پس از پیری | ≥ 12.5 MPa | |||
پرکننده | / | بسته بندی | ||||
OD | / | درام | NA | |||
محافظ |
محافظ | محافظ جفت | ||||
ساخت و ساز | / | |||||
جنس | آلومینیوم (PET/ALU) | |||||
پوشش | ≥ 115% | |||||
بافت | جنس | ɸ 0.12mm آلومینیوم-منیزیم بافته شده | ||||
پوشش | ≥ 40% | |||||
ژاکت |
جنس | PVC, 50P, -20~75℃ | ||||
سختی | 81± 3 | |||||
OD | 7.5 ± 0.2 | |||||
THK متوسط | 0.60 ~ 0.70 | |||||
رنگ |
الزامات ویژگیهای انتقال |
|||||
سیاه | علامت گذاری | |||||
مطابق با مشتری |
الزامات ویژگیهای انتقال |
CAT6A | |||||||||
ANSI/TIA-568.2-D; IEC 61156-6; YD/T1019-2013شماره | |||||||||
فرکانس |
تضعیف (حداکثر) |
تاخیر انتشار |
(حداکثر) افت برگشتی (حداقل) |
(حداکثر) افت برگشتی (حداقل) |
NEXT (حداقل) |
PS NEXT (حداقل) |
EL-FEXT (حداقل) |
PS EL-FEXT (حداقل) |
مگاهرتز |
dB/100m | ns/100m | dB(on 100m) | dB(on 100m) | 1 | 1 | 1 | 1 | 1 | |
4 | 16 | 552 | 45 | 17.3 | 66.27 | 63.27 | 55.96 | 52.96 | 2 |
8 | 50 | 546.73 | 45 | 17.3 | 61.75 | 58.75 | 49.94 | 46.94 | 3 |
10 | 100 | 545.38 | 45 | 17.3 | 11 | 57.3 | 48 | 45 | 17.3 |
16 | 400 | 543 | 45 | 17.3 | 11 | 54.24 | 43.92 | 40.92 | 5 |
20 | 8.38 | 542.05 | 45 | 17.3 | 11 | 52.78 | 41.98 | 38.98 | 6 |
25 | 11 | 541.2 | 45 | 17.3 | 54.33 | 51.33 | 40.04 | 37.04 | 7 |
31.25 | 10.5 | 540.44 | 45 | 17.3 | 52.88 | 49.88 | 38.1 | 35.1 | 8 |
50 | 13.36 | 539.09 | 45 | 17.3 | 49.82 | 46.82 | 34.02 | 31.02 | 9 |
62.5 | 14.99 | 538.55 | 45 | 17.3 | 48.36 | 45.36 | 32.08 | 29.08 | 10 |
100 | 19.13 | 537.6 | 45 | 17.3 | 45.3 | 42.3 | 28 | 25 | 11 |
125 | 21.51 | 537.22 | 45 | 17.3 | 43.85 | 40.85 | 26.06 | 23.06 | 12 |
200 | 27.58 | 536.55 | 45 | 17.3 | 500 | 37.78 | 21.98 | 18.98 | 13 |
250 | 31.07 | 536.28 | 45 | 17.3 | 39.33 | 36.33 | 20.04 | 17.04 | 14 |
300 | 34.27 | 536.08 | 45 | 17.3 | 34.82 | 35.14 | 18.46 | 15.46 | 15 |
350 | 37.25 | 535.92 | 45 | 17.3 | 34.82 | 34.14 | 17.12 | 14.12 | 16 |
400 | 40.05 | 535.8 | 45 | 17.3 | 34.82 | 33.27 | 15.96 | 12.96 | 17 |
450 | 42.71 | 535.7 | 45 | 17.3 | 34.82 | 32.5 | 14.94 | 11.94 | 18 |
500 | 45.26 | 535.61 | 45 | 17.3 | 34.82 | 31.82 | 14.02 | 11.02 | کاربردها: |
مراکز داده و شبکههای سازمانی
– از کابل اترنت محافظدار SFTP CAT6A LSZH برای اتصالات LAN 10 گیگابیت بر ثانیه بین رکهای سرور، سوئیچها و پنلهای پچ استفاده کنید.ایستگاههای پایه 5G و هابهای مخابراتی
– کابل ITI-CTSF6A-017 CAT6A از backhaul پایدار در محیطهای EMI بالا اطمینان حاصل میکند و از یکپارچگی سیگنالهای حیاتی محافظت میکند.اتوماسیون صنعتی و تأسیسات برق
– کابل CAT6A محافظدار را در کارخانهها، سیستمهای SCADA و اتاقهای کنترل که تداخل الکترومغناطیسی شدید است، مستقر کنید.شبکههای LAN با امنیت بالا و سیستمهای پزشکی از راه دور
– انتقال خصوصی و بدون تداخل را برای تلهمدیسین, نظارت و آزمایشگاههای تحقیقاتی حفظ کنید.
